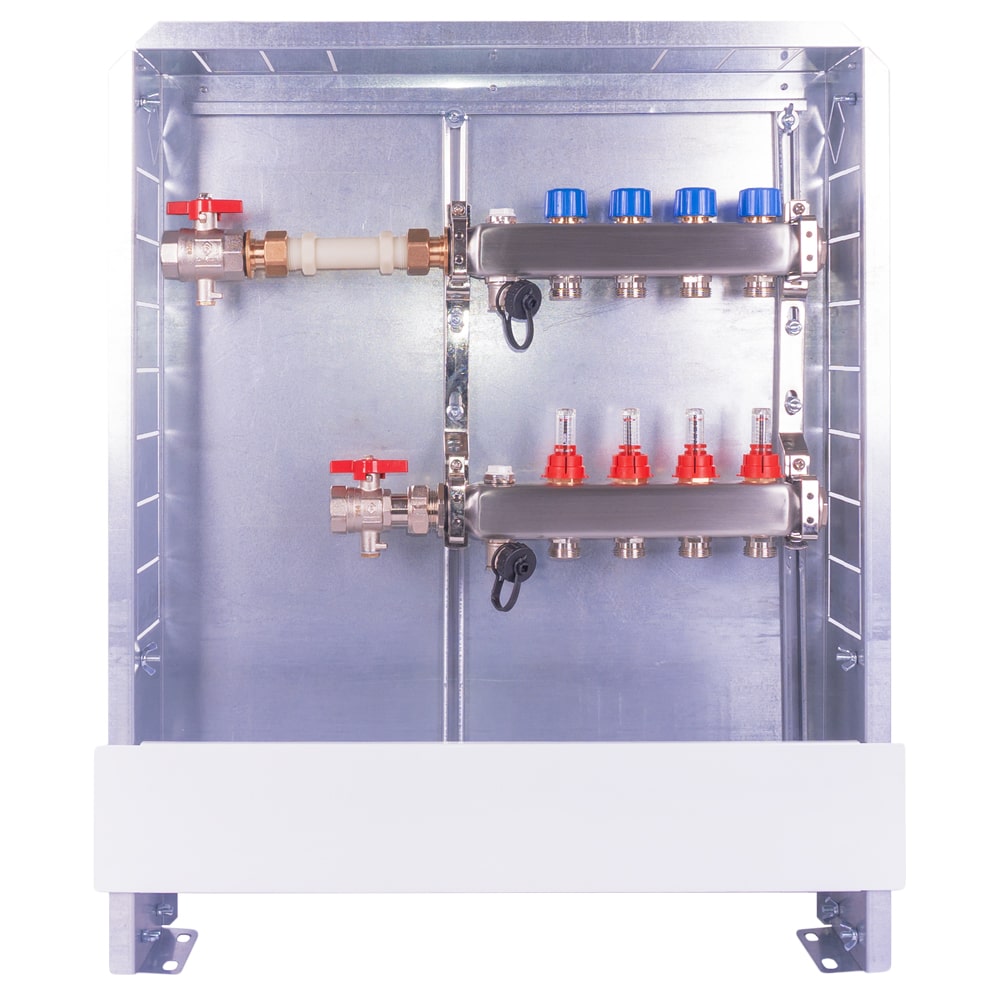

Vormontierte Verteilerstationen TT-WMZw 1" 110 Unterputz
VORMONTIERTE VERTEILERSTATION
TT‑WMZw 1"
Waagerechte Verteilerstation mit 110 mm Zählerpassstück in G1", geeignet für größere Systeme mit Bedarf an Wärmemengenerfassung.
Eigenschaften
Die vormontierte Verteilerstation besteht aus einem Verteilerschrank, einem Heizkreisverteiler und einem Wärmemengenzähler-Einbausatz. Im Folgenden können Sie zwischen verschiedenen Ausführungen wählen, um die Station an Ihre individuellen Anforderungen anzupassen.
- Verteilerschrank
TT‑VS‑110T / 80T - Unterputzschrank, Höhe: 700‑880 mm, Tiefe: 100‑198 mm / 80‑120 mm
TT‑VS‑A - Aufputzschrank, Höhe: 564 mm, Tiefe: 125 mm - Heizkreisverteiler
VA-FBif mit Durchflussmengenmesser 0‑5,0 l/min, absperrbar
DYNA-if mit Durchflussanzeiger 0‑5,0 l/min - Wärmemengenzähler-Einbausatz TT‑WMZw 1" mit Wärmemengenzähler bis 1,5 Qn.
Rücklauf bestehend aus 1x Kugelhahn G1" M10, 1x Zählerpassstück 110 mm, 1x Verschraubungsteil.
Vorlauf bestehend aus 1x Kugelhahn G1" M10, 2x Füll- und Entleerhahn G½", 2x Verteilerendstopfen G1", 2x Entlüftungsventil G½" - Anschlussvariante rechts oder links möglich
| BEST-NR. | |
|---|---|
| 37.02.204 - 37.15.204 | TT‑WMZw 1" für 2‑15 Kreise, Unterputz-Verteilerschrank TT‑VS‑110T, Heizkreisverteiler VA‑FBif |
| 38.02.204 - 38.15.204 | TT‑WMZw 1" für 2‑15 Kreise, Unterputz-Verteilerschrank TT‑VS‑110T, Heizkreisverteiler DYNA‑if |
| 37.02.208 - 37.15.208 | TT‑WMZw 1" für 2‑15 Kreise, Unterputz-Verteilerschrank TT‑VS‑80T, Heizkreisverteiler VA‑FBif |
| 38.02.208 - 38.15.208 | TT‑WMZw 1" für 2‑15 Kreise, Unterputz-Verteilerschrank TT‑VS‑80T, Heizkreisverteiler DYNA‑if |
| 37.02.212 - 37.13.212 | TT‑WMZw 1" für 2‑13 Kreise, Aufputz-Verteilerschrank TT‑VS‑A, Heizkreisverteiler VA‑FBif |
| 38.02.212 - 38.13.212 | TT‑WMZw 1" für 2‑13 Kreise, Aufputz-Verteilerschrank TT‑VS‑A, Heizkreisverteiler DYNA‑if |
