Vormontierte Verteilerstationen TT-WMZc ¾" Unterputz

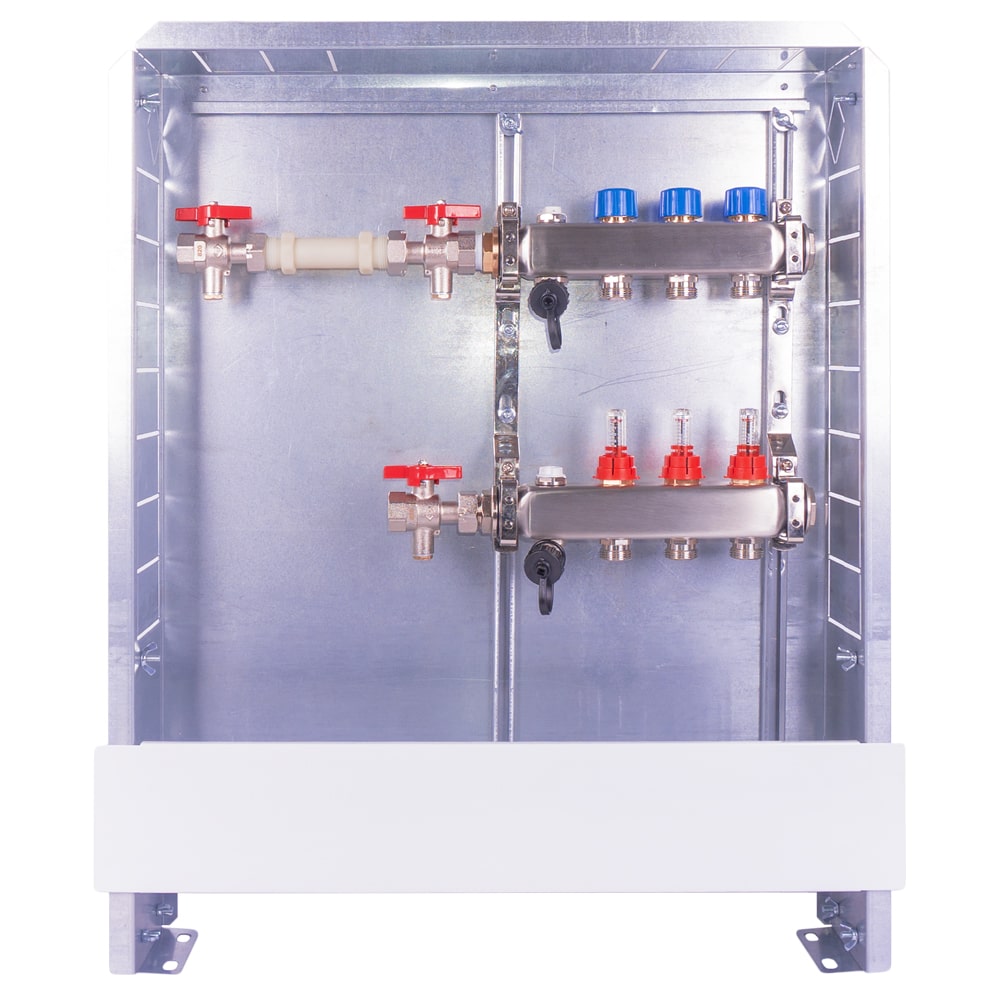

VORMONTIERTE VERTEILERSTATION
TT‑WMZc ¾"
Waagerechte Verteilerstation mit kompaktem Zählerpassstück (110 mm) in G¾", ausgestattet mit separaten Kugelhähnen – ideal für einfache Verbrauchsmessung.
Eigenschaften
Die vormontierte Verteilerstation besteht aus einem Verteilerschrank, einem Heizkreisverteiler und einem Wärmemengenzähler-Einbausatz. Im Folgenden können Sie zwischen verschiedenen Ausführungen wählen, um die Station an Ihre individuellen Anforderungen anzupassen.
- Verteilerschrank
TT‑VS‑110T / 80T - Unterputzschrank, Höhe: 700‑880 mm, Tiefe: 100‑198 mm / 80‑120 mm
TT‑VS‑A - Aufputzschrank, Höhe: 564 mm, Tiefe: 125 mm - Heizkreisverteiler
VA-FBif mit Durchflussmengenmesser 0‑5,0 l/min, absperrbar
DYNA-if mit Durchflussanzeiger 0‑5,0 l/min - Wärmemengenzähler-Einbausatz TT‑WMZc ¾" mit Wärmemengenzähler bis 1,5 Qn.
Rücklauf bestehend aus 2x Kugelhahn G¾" M10, 1x Zählerpassstück 110 mm, 1x Anschlussnippel.
Vorlauf bestehend aus 1x Kugelhahn G¾" M10, 2x Füll- und Entleerhahn G½", 2x Verteilerendstopfen G1", 2x Entlüftungsventil G½" - Anschlussvariante rechts oder links möglich
| BEST-NR. | |
|---|---|
| 37.02.226 - 37.15.226 | TT‑WMZc ¾" für 2‑15 Kreise, Unterputz-Verteilerschrank TT‑VS‑110T, Heizkreisverteiler VA‑FBif |
| 38.02.226 - 38.15.226 | TT‑WMZc ¾" für 2‑15 Kreise, Unterputz-Verteilerschrank TT‑VS‑110T, Heizkreisverteiler DYNA‑if |
| 37.02.227 - 37.15.227 | TT‑WMZc ¾" für 2‑15 Kreise, Unterputz-Verteilerschrank TT‑VS‑80T, Heizkreisverteiler VA‑FBif |
| 38.02.227 - 38.15.227 | TT‑WMZc ¾" für 2‑15 Kreise, Unterputz-Verteilerschrank TT‑VS‑80T, Heizkreisverteiler DYNA‑if |
| 37.02.228 - 37.14.228 | TT‑WMZc ¾" für 2‑14 Kreise, Aufputz-Verteilerschrank TT‑VS‑A, Heizkreisverteiler VA‑FBif |
| 38.02.228 - 38.14.228 | TT‑WMZc ¾" für 2‑14 Kreise, Aufputz-Verteilerschrank TT‑VS‑A, Heizkreisverteiler DYNA‑if |
