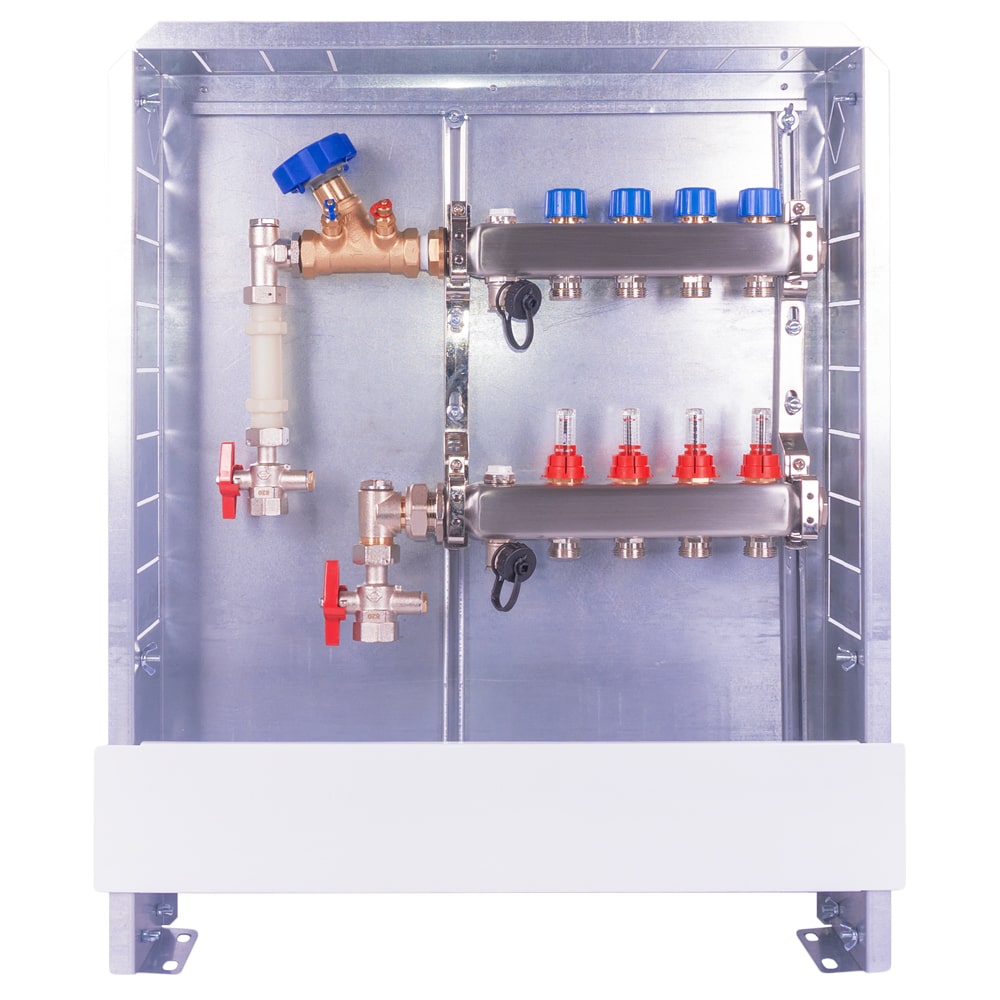

Vormontierte Verteilerstationen TT-WMZs ¾" STV Unterputz
VORMONTIERTE VERTEILERSTATION
TT‑WMZs ¾" STV
Diese senkrechte Verteilerstation in G¾" verfügt über ein 110 mm Zählerpassstück und eine integrierte Strangregulierverschraubung – ideal zur Durchflussbegrenzung.
Eigenschaften
Die vormontierte Verteilerstation besteht aus einem Verteilerschrank, einem Heizkreisverteiler und einem Wärmemengenzähler-Einbausatz. Im Folgenden können Sie zwischen verschiedenen Ausführungen wählen, um die Station an Ihre individuellen Anforderungen anzupassen.
- Verteilerschrank
TT‑VS‑110T / 80T - Unterputzschrank, Höhe: 700‑880 mm, Tiefe: 100‑198 mm / 80‑120 mm
TT‑VS‑A - Aufputzschrank, Höhe: 564 mm, Tiefe: 125 mm - Heizkreisverteiler
VA-FBif mit Durchflussmengenmesser 0‑5,0 l/min, absperrbar
DYNA-if mit Durchflussanzeiger 0‑5,0 l/min - Wärmemengenzähler-Einbausatz TT‑WMZs ¾" STV mit Wärmemengenzähler bis 1,5 Qn.
Rücklauf bestehend aus 1x Kugelhahn G¾" M10, 1x Strangregulierventil DN20 KVS 5,1, 1x Zählerpassstück 110 mm.
Vorlauf bestehend aus Winkelanschluss, 1x Kugelhahn G¾" M10, 2x Füll- und Entleerhahn G½", 2x Verteilerendstopfen G1", 2x Entlüftungsventil G½" - Anschlussvariante rechts oder links möglich
| BEST-NR. | |
|---|---|
| 37.02.220 - 37.15.220 | TT‑WMZs ¾" STV für 2‑15 Kreise, Unterputz-Verteilerschrank TT‑VS‑110T, Heizkreisverteiler VA‑FBif |
| 38.02.220 - 38.15.220 | TT‑WMZs ¾" STV für 2‑15 Kreise, Unterputz-Verteilerschrank TT‑VS‑110T, Heizkreisverteiler DYNA‑if |
| 37.02.221 - 37.15.221 | TT‑WMZs ¾" STV für 2‑15 Kreise, Unterputz-Verteilerschrank TT‑VS‑80T, Heizkreisverteiler VA‑FBif |
| 38.02.221 - 38.15.221 | TT‑WMZs ¾" STV für 2‑15 Kreise, Unterputz-Verteilerschrank TT‑VS‑80T, Heizkreisverteiler DYNA‑if |
| 37.02.222 - 37.15.222 | TT‑WMZs ¾" STV für 2‑15 Kreise, Aufputz-Verteilerschrank TT‑VS‑A, Heizkreisverteiler VA‑FBif |
| 38.02.222 - 38.15.222 | TT‑WMZs ¾" STV für 2‑15 Kreise, Aufputz-Verteilerschrank TT‑VS‑A, Heizkreisverteiler DYNA‑if |
