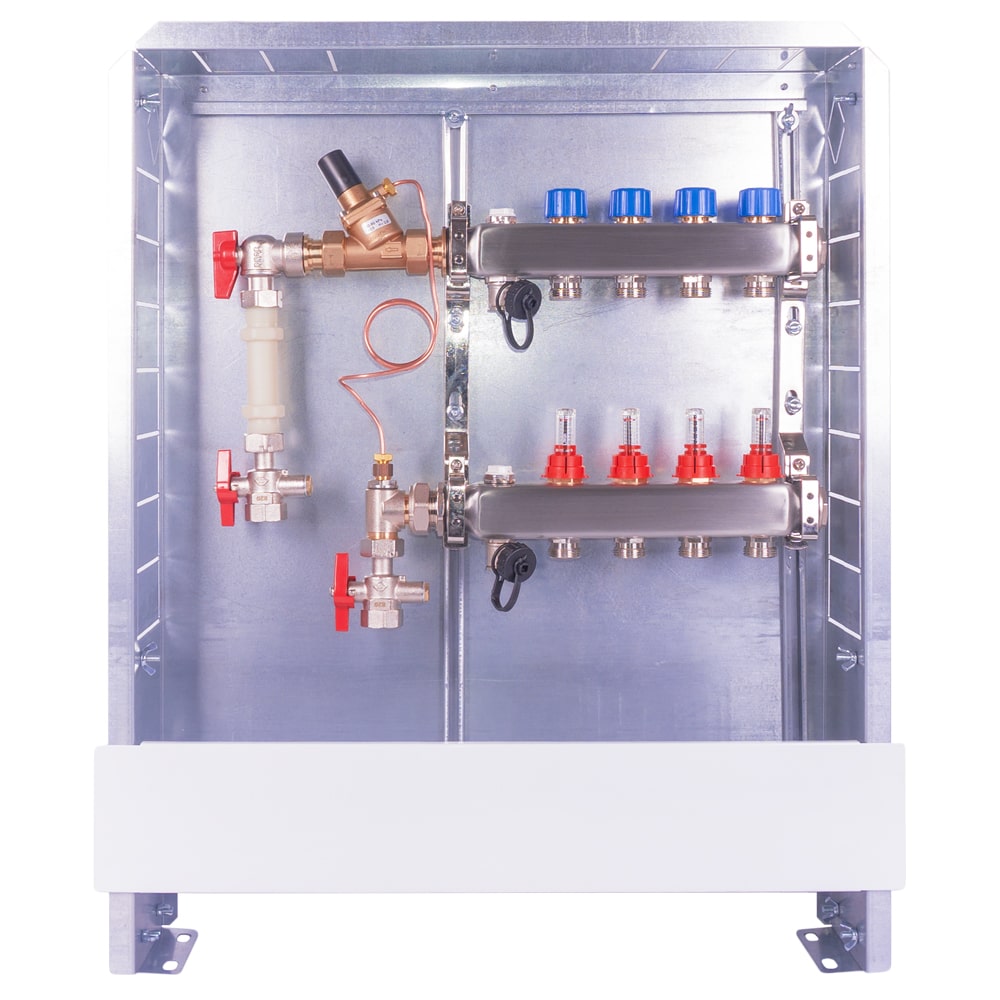

Vormontierte Verteilerstationen TT-WMZs ¾" DI Unterputz

VORMONTIERTE VERTEILERSTATION
TT‑WMZs ¾" DI

Senkrechte Verteilerstation mit Wärmemengenzähler-Passstück (110 mm) und integriertem Differenzdruckregler – für konstanten Volumenstrom in hydraulisch anspruchsvollen Systemen.

Mehr erfahren Downloads

Eigenschaften

Die vormontierte Verteilerstation besteht aus einem Verteilerschrank, einem Heizkreisverteiler und einem Wärmemengenzähler-Einbausatz. Im Folgenden können Sie zwischen verschiedenen Ausführungen wählen, um die Station an Ihre individuellen Anforderungen anzupassen.

Verteilerschrank
TT‑VS‑110T / 80T - Unterputzschrank, Höhe: 700‑880 mm, Tiefe: 100‑198 mm / 80‑120 mm
TT‑VS‑A - Aufputzschrank, Höhe: 564 mm, Tiefe: 125 mm
Heizkreisverteiler
VA-FBif mit Durchflussmengenmesser 0‑5,0 l/min, absperrbar
DYNA-if mit Durchflussanzeiger 0‑5,0 l/min
Wärmemengenzähler-Einbausatz TT‑WMZs ¾" DI mit Wärmemengenzähler bis 1,5 Qn.
Rücklauf bestehend aus 2x Kugelhahn G¾", 1x mit M10, 1x Honeywell Differenzdruckventil DN15** 50-60 mbar K_VS 2,9, 1x Zählerpassstück 110 mm.
Vorlauf bestehend aus 1x Kugelhahn G¾" M10, 2x Füll- und Entleerhahn G½", 2x Verteilerendstopfen G1", 2x Entlüftungsventil G½"
Anschlussvariante rechts oder links möglich

** Andere Differnzdruckregler auf Anfrage möglich.

BEST-NR.
37.02.217 - 37.15.217	TT‑WMZs ¾" DI für 2‑15 Kreise, Unterputz-Verteilerschrank TT‑VS‑110T, Heizkreisverteiler VA‑FBif
38.02.217 - 38.15.217	TT‑WMZs ¾" DI für 2‑15 Kreise, Unterputz-Verteilerschrank TT‑VS‑110T, Heizkreisverteiler DYNA‑if
37.02.218 - 37.15.218	TT‑WMZs ¾" DI für 2‑15 Kreise, Unterputz-Verteilerschrank TT‑VS‑80T, Heizkreisverteiler VA‑FBif
38.02.218 - 38.15.218	TT‑WMZs ¾" DI für 2‑15 Kreise, Unterputz-Verteilerschrank TT‑VS‑80T, Heizkreisverteiler DYNA‑if
37.02.219 - 37.15.219	TT‑WMZs ¾" DI für 2‑15 Kreise, Aufputz-Verteilerschrank TT‑VS‑A, Heizkreisverteiler VA‑FBif
38.02.219 - 38.15.219	TT‑WMZs ¾" DI für 2‑15 Kreise, Aufputz-Verteilerschrank TT‑VS‑A, Heizkreisverteiler DYNA‑if
