Vormontierte Verteilerstationen TT-WMZs 1" 130 Unterputz
VORMONTIERTE VERTEILERSTATION
TT‑WMZs 1"-130

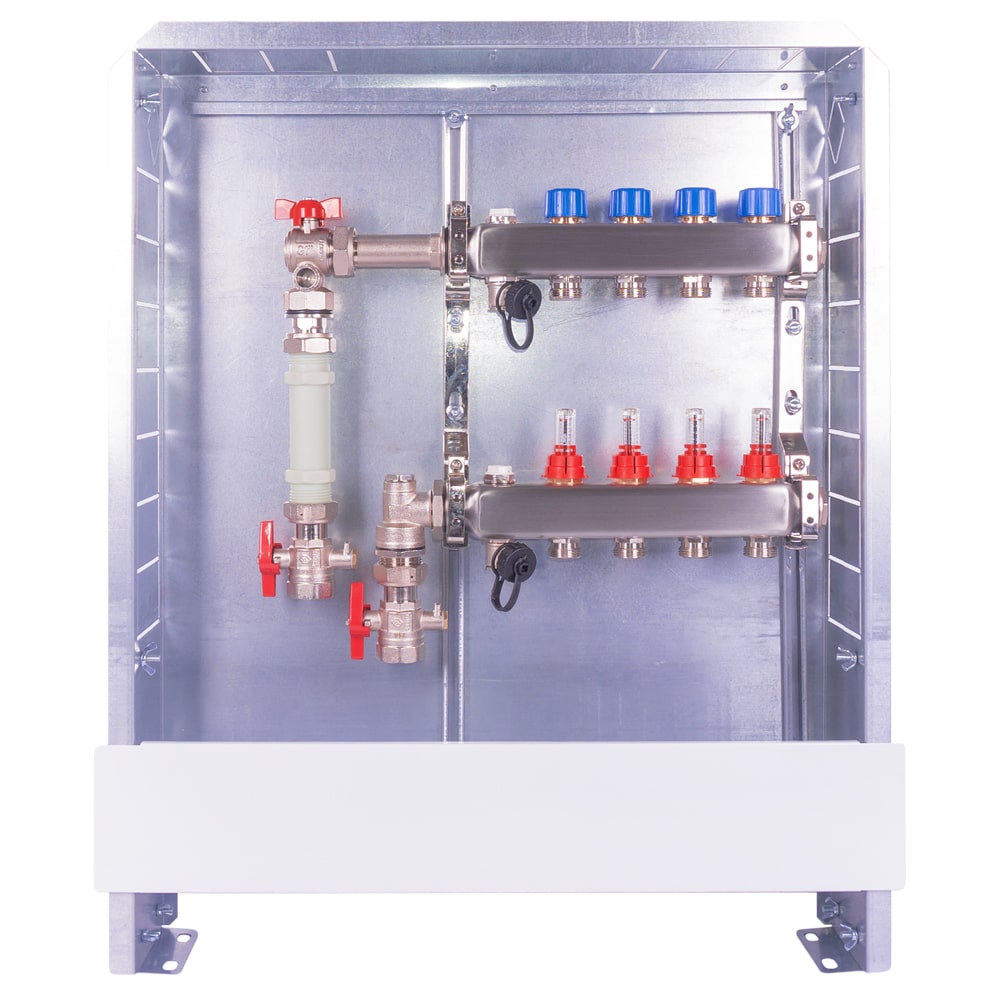

Senkrechte Verteilerstation mit verlängertem Zählerpassstück (130 mm) in G1", ausgelegt für Systeme mit speziellen Zählervorgaben.
Eigenschaften
Die vormontierte Verteilerstation besteht aus einem Verteilerschrank, einem Heizkreisverteiler und einem Wärmemengenzähler-Einbausatz. Im Folgenden können Sie zwischen verschiedenen Ausführungen wählen, um die Station an Ihre individuellen Anforderungen anzupassen.
- Verteilerschrank
TT‑VS‑110T / 80T - Unterputzschrank, Höhe: 700‑880 mm, Tiefe: 100‑198 mm / 80‑120 mm
TT‑VS‑A - Aufputzschrank, Höhe: 564 mm, Tiefe: 125 mm - Heizkreisverteiler
VA-FBif mit Durchflussmengenmesser 0‑5,0 l/min, absperrbar
DYNA-if mit Durchflussanzeiger 0‑5,0 l/min - Wärmemengenzähler-Einbausatz TT‑WMZs 1"-130 mit Wärmemengenzähler bis 2,5 Qn.
Rücklauf bestehend aus 2x Kugelhahn G1", 1x mit M10, 1x Zählerpassstück 130 mm, 1x Verschraubungsteil.
Vorlauf bestehend aus Winkelanschluss, 1x Kugelhahn G1" M10, 2x Füll- und Entleerhahn G½", 2x Verteilerendstopfen G1", 2x Entlüftungsventil G½" - Anschlussvariante rechts oder links möglich
| BEST-NR. | |
|---|---|
| 37.02.214 - 37.15.214 | TT‑WMZs 1"-130 für 2‑15 Kreise, Unterputz-Verteilerschrank TT‑VS‑110T, Heizkreisverteiler VA‑FBif |
| 38.02.214 - 38.15.214 | TT‑WMZs 1"-130 für 2‑15 Kreise, Unterputz-Verteilerschrank TT‑VS‑110T, Heizkreisverteiler DYNA‑if |
| 37.02.215 - 37.15.215 | TT‑WMZs 1"-130 für 2‑15 Kreise, Unterputz-Verteilerschrank TT‑VS‑80T, Heizkreisverteiler VA‑FBif |
| 38.02.215 - 38.15.215 | TT‑WMZs 1"-130 für 2‑15 Kreise, Unterputz-Verteilerschrank TT‑VS‑80T, Heizkreisverteiler DYNA‑if |
| 37.02.216 - 37.14.216 | TT‑WMZs 1"-130 für 2‑14 Kreise, Aufputz-Verteilerschrank TT‑VS‑A, Heizkreisverteiler VA‑FBif |
| 38.02.216 - 38.14.216 | TT‑WMZs 1"-130 für 2‑14 Kreise, Aufputz-Verteilerschrank TT‑VS‑A, Heizkreisverteiler DYNA‑if |
