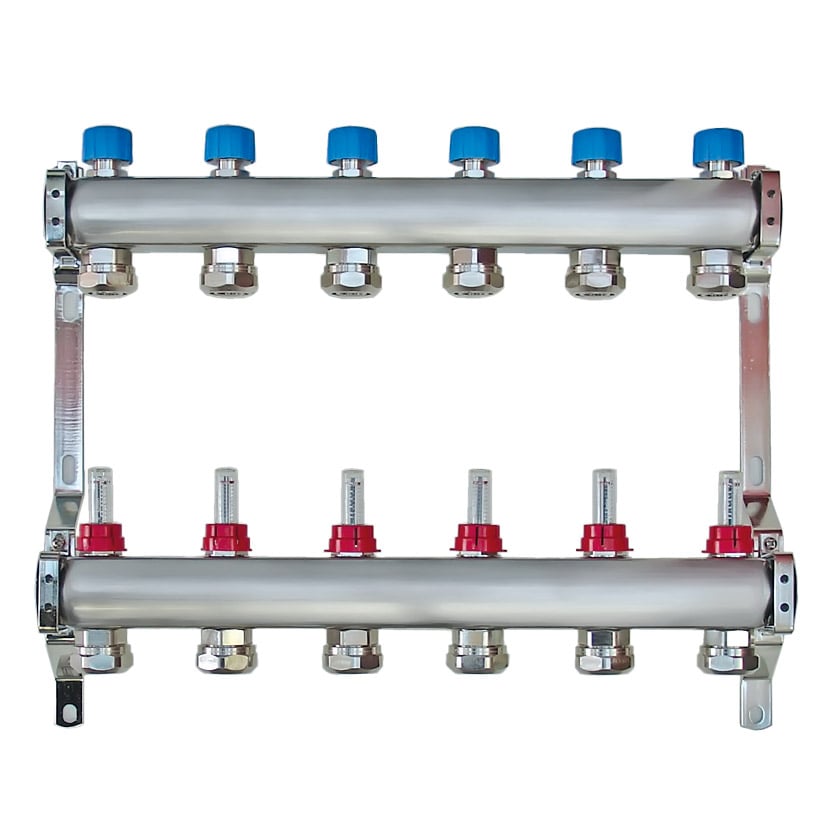

Großflächenverteiler XL-FBif mit Durchflussmengenmessern
GROSSFLÄCHENVERTEILER
XL‑FBif
Der Großflächenverteiler XL‑FBif bietet eine höhere Durchflussleistung mit Messern bis 8,0 l/min. Voreinstellbare Ventile und nachrüstbare Stellantriebe ermöglichen eine flexible und leistungsstarke Heizkreisregelung.
Eigenschaften
- Verteilerbalken: Edelstahl WSt‑Nr. 1.4301, rostfrei und langlebig.
- Dimensionen: DN50 Edelstahlprofil, 1760 mm2 Querschnittsfläche.
- Anschlüsse: G1¼" Innengewinde beidseitig.
- Vorlauf: Durchflussmengenmesser 0‑8,0 l/min.
- Rücklauf: Integrierte Ventile, voreinstellbar, Anschlussgewinde M30x1,5 mm, mit Handverstellkappe, Stellantrieb nachrüstbar, Kvs 3,9.
- Abgänge: Klemmverschraubung KS 25x2,3 mm, Abstand 80 mm.
- Druckstufe / System: PN6 für Heizungsanlagen mit Wasserqualität nach VDI 2035.
Lieferumfang: Set besteht aus Vor- und Rücklaufbalken. Schallgedämmten Halter lose beigelegt, inklusive Bezeichnungsaufklebern und Einstellanleitung. Der Verteiler wird in Verbindung für ein Kunststoffrohr (25x2,3 mm) geliefert.
| BEST-NR. | |
|---|---|
| 3602 | XL‑FBif 2 für 2 Kreise, Länge: 155 mm |
| 3603 | XL‑FBif 3 für 3 Kreise, Länge: 235 mm |
| 3604 | XL‑FBif 4 für 4 Kreise, Länge: 315 mm |
| 3605 | XL‑FBif 5 für 5 Kreise, Länge: 395 mm |
| 3606 | XL‑FBif 6 für 6 Kreise, Länge: 475 mm |
| 3607 | XL‑FBif 7 für 7 Kreise, Länge: 555 mm |
| 3608 | XL‑FBif 8 für 8 Kreise, Länge: 635 mm |
| BEST-NR. | |
|---|---|
| 3609 | XL‑FBif 9 für 9 Kreise, Länge: 715 mm |
| 3610 | XL‑FBif 10 für 10 Kreise, Länge: 795 mm |
| 3611 | XL‑FBif 11 für 11 Kreise, Länge: 875 mm |
| 3612 | XL‑FBif 12 für 12 Kreise, Länge: 955 mm |
| 3613 | XL‑FBif 13 für 13 Kreise, Länge: 1035 mm |
| 3614 | XL‑FBif 14 für 14 Kreise, Länge: 1115 mm |
