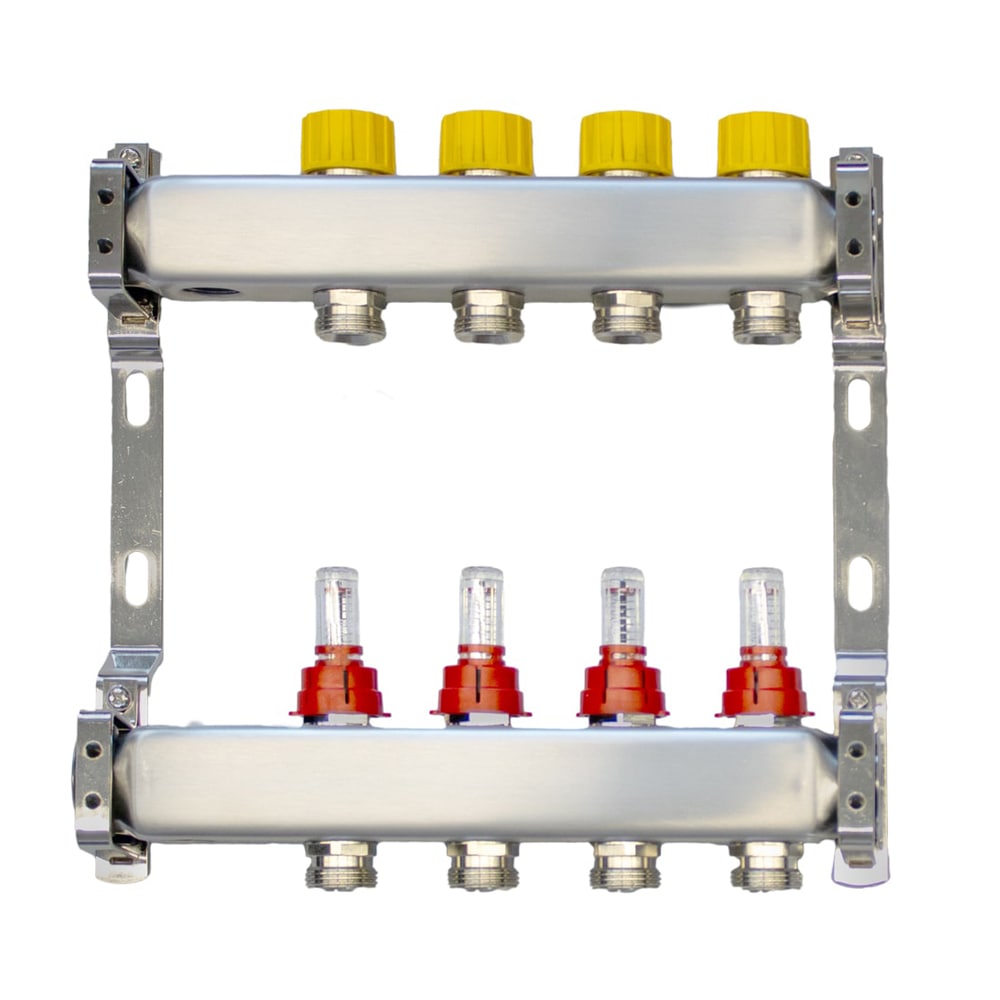

Fußbodenverteiler DYNA-if mit automatischer Durchflussregelung
FUSSBODENVERTEILER
DYNA‑if
Der Fußbodenverteiler DYNA‑if bietet eine automatische Durchflussregelung und einen hydraulischen Abgleich. Mit integrierten Durchflussanzeigern und voreinstellbaren Ventilen ermöglicht er eine präzise, stufenlose Einstellung der Heizkreise bei wechselnden Differenzdrücken.
Eigenschaften
- Verteilerbalken: Edelstahl WSt‑Nr. 1.4301, rostfrei und langlebig.
- Dimensionen: DN32 Edelstahlprofil, 1330 mm2 Querschnittsfläche.
- Anschlüsse: G1" Innengewinde beidseitig.
- Vorlauf: Durchflussanzeiger 0‑5,0 l/min.
- Rücklauf: Voreinstellbare Ventile mit integriertem Durchflussregler, automatischer hydraulischer Abgleich, stufenlose Durchflusseinstellung von 20-340 l/h, Differenzdruck max. 60 kPA und min. 15 kPA (30-150 l/h) bis 20 kPA (150-300 l/h), Anschlussgewinde M30x1,5 mm, mit Handverstellkappe, Stellantriebe nachrüstbar.
- Abgänge: G¾" AG mit Eurokonus, Abstand 50 mm.
- Druckstufe / System: PN6 für Heizungsanlagen mit Wasserqualität nach VDI 2035.
Lieferumfang: Set besteht aus Vor- und Rücklaufbalken, jeweils mit zwei G½" Innengewinden für Entlüftungsventile. Vormontiert in schallgedämmten Haltern, inklusive Bezeichnungsaufklebern und Einstellanleitung in Karton verpackt.
| BEST-NR. | |
|---|---|
| 3802 | DYNA‑if 2 für 2 Kreise, Länge: 190 mm |
| 3803 | DYNA‑if 3 für 3 Kreise, Länge: 240 mm |
| 3804 | DYNA‑if 4 für 4 Kreise, Länge: 290 mm |
| 3805 | DYNA‑if 5 für 5 Kreise, Länge: 340 mm |
| 3806 | DYNA‑if 6 für 6 Kreise, Länge: 390 mm |
| 3807 | DYNA‑if 7 für 7 Kreise, Länge: 440 mm |
| 3808 | DYNA‑if 8 für 8 Kreise, Länge: 490 mm |
| BEST-NR. | |
|---|---|
| 3809 | DYNA‑if 9 für 9 Kreise, Länge: 540 mm |
| 3810 | DYNA‑if 10 für 10 Kreise, Länge: 590 mm |
| 3811 | DYNA‑if 11 für 11 Kreise, Länge: 640 mm |
| 3812 | DYNA‑if 12 für 12 Kreise, Länge: 690 mm |
| 3813 | DYNA‑if 13 für 13 Kreise, Länge: 740 mm |
| 3814 | DYNA‑if 14 für 14 Kreise, Länge: 790 mm |
| 3815 | DYNA‑if 15 für 15 Kreise, Länge: 840 mm |
