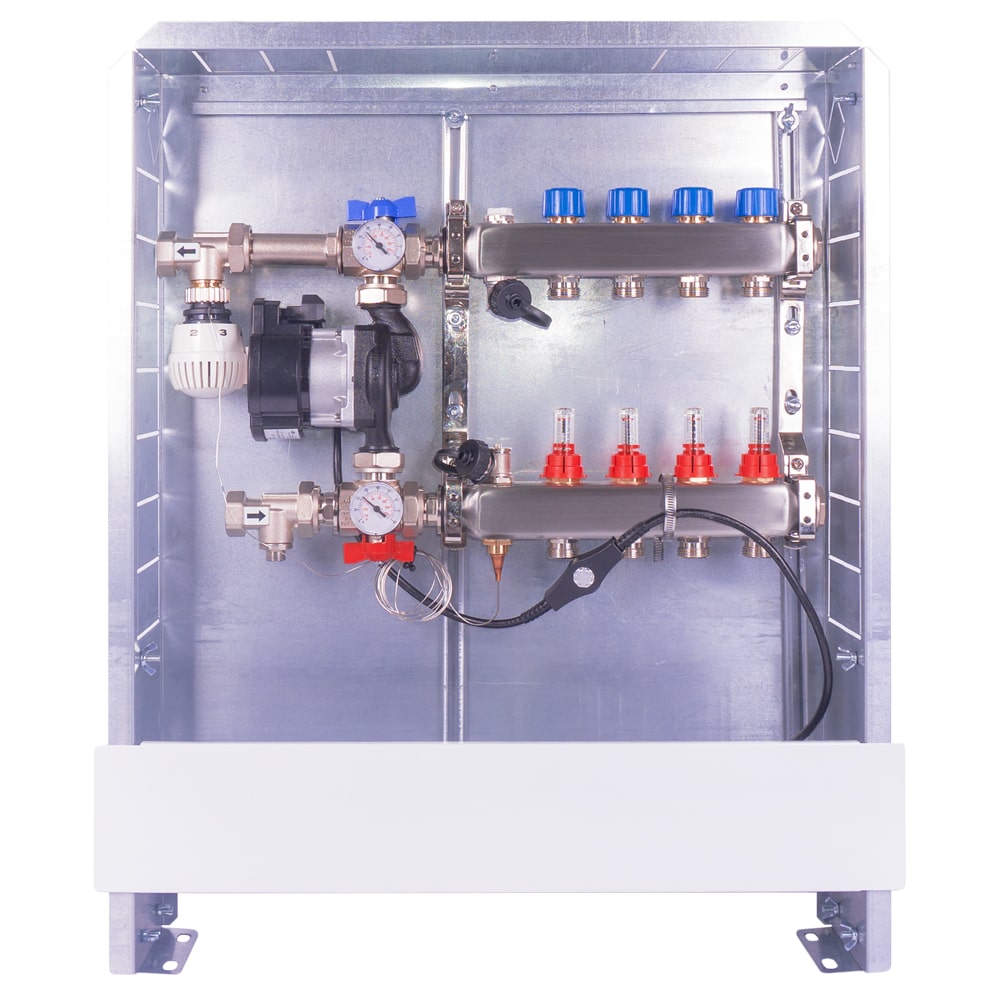

Vormontierte Verteilerstationen TT-R2 Unterputz
VORMONTIERTE VERTEILERSTATION
TT‑R2
Kompakte, vormontierte Verteilerstation mit integrierter Regelung – ideal für Konstanttemperaturanwendungen und erweiterbar um eine witterungsgeführte Mischerregelung.
Eigenschaften
Die vormontierte Verteilerstation besteht aus einem Verteilerschrank, einem Heizkreisverteiler und einer Regelstation. Im Folgenden können Sie zwischen verschiedenen Ausführungen wählen, um die Station an Ihre individuellen Anforderungen anzupassen.
- Verteilerschrank
TT‑VS‑110T / 80T - Unterputzschrank, Höhe: 700‑880 mm, Tiefe: 100‑198 mm / 80‑120 mm
TT‑VS‑A - Aufputzschrank, Höhe: 564 mm, Tiefe: 125 mm - Heizkreisverteiler
VA-FBif mit Durchflussmengenmesser 0‑5,0 l/min, absperrbar
DYNA-if mit Durchflussanzeiger 0‑5,0 l/min - Regelstation TT‑R2 mit Festwert-Regelkopf TT-MTWZ-M, optional mit witterungsgeführter Mischerregelung Typ TT-MHCC mit Stellmotor inklusive Kabel-STB und 2x Thermometer.
- Anschlussvariante rechts oder links möglich
| BEST-NR. | |
|---|---|
| 37.02.701 - 37.15.701 | TT‑R2 für 2‑15 Kreise, Unterputz-Verteilerschrank TT‑VS‑110T, Heizkreisverteiler VA‑FBif |
| 38.02.704 - 38.15.704 | TT‑R2 für 2‑15 Kreise, Unterputz-Verteilerschrank TT‑VS‑110T, Heizkreisverteiler DYNA‑if |
| 37.02.703 - 37.15.703 | TT‑R2 für 2‑15 Kreise, Unterputz-Verteilerschrank TT‑VS‑80T, Heizkreisverteiler VA‑FBif |
| 38.02.706 - 38.15.706 | TT‑R2 für 2‑15 Kreise, Unterputz-Verteilerschrank TT‑VS‑80T, Heizkreisverteiler DYNA‑if |
| 37.02.702 - 37.15.702 | TT‑R2 für 2‑15 Kreise, Aufputz-Verteilerschrank TT‑VS‑A, Heizkreisverteiler VA‑FBif |
| 38.02.705 - 38.15.705 | TT‑R2 für 2‑15 Kreise, Aufputz-Verteilerschrank TT‑VS‑A, Heizkreisverteiler DYNA‑if |
